兆欧表测量绝缘电阻，应该注意哪些事项？

2021-08-18 18:30 by siteadmin 1592 0

在用电过程中存在着许多用电安全问题，在电器设备中，例如电机、电缆、家用电器等。

这些家用电器的正常运行条件之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。

当受热和受潮时，绝缘材料便老化。其绝缘电阻便降低。从而造成电器设备漏电或短路事故的发生。


为避免事故发生，就要求经常测量各种电器设备的绝缘电阻。判断其绝缘程度是否满足设备需要。普通电阻的测量通常有低电压下测量和高电压下测量两种方式。

而绝缘电阻由于一般数值较高（一般为兆欧级)。

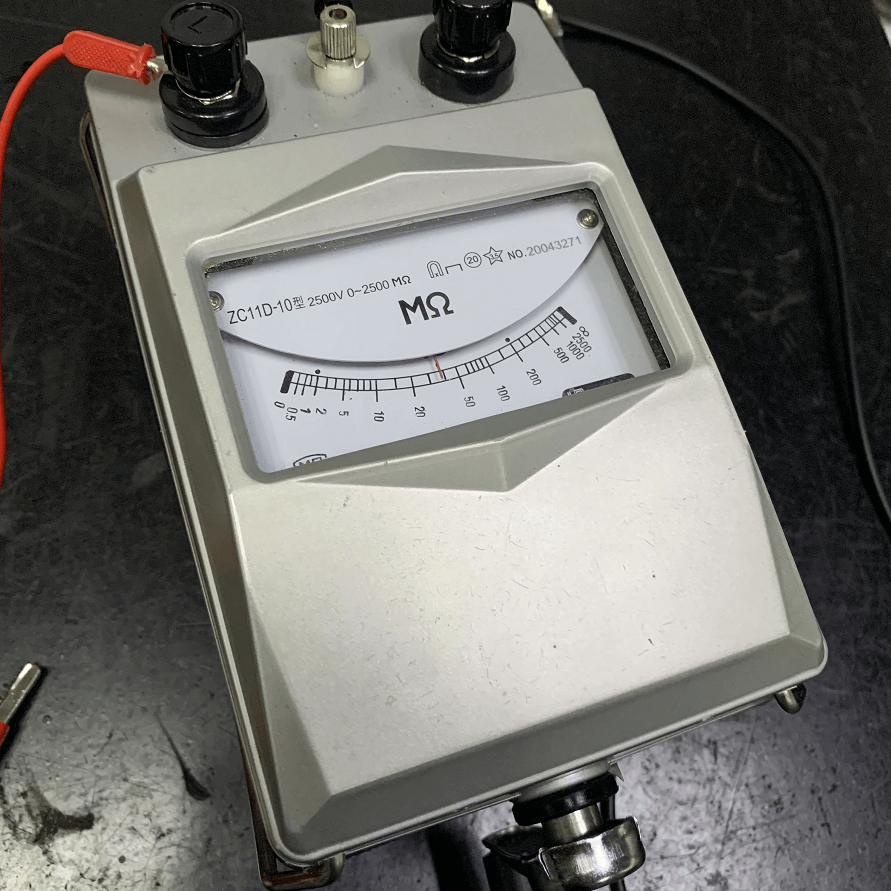

在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。兆欧表也叫绝缘电阻表。

它是测量绝缘电阻最常用的仪表，它在测量绝缘电阻时本身就有高电压电源，这就是它与测电阻仪表的不同之处

如果使用不当，它将给测量带来不必要的误差，我们必须正确使用兆欧表绝缘电阻进行测量。


要想准确地测量出电气设备等的绝缘电阻，必须对兆欧表进行正确的使用，否则，将失去了测量的准确性和可靠性因此，下面列出来的注意事项大家一定要牢记：

①测量设备的绝缘电阻时，必须先切断电源。对具有较大电容的设备（如电容器、变压器、电机及电缆线路）必须先进行放电；

②兆欧表应放在水平位置，在未接线之前，先摇动兆欧表看指针是否在“∞”处，再将（L）和（E）两个接线柱短路，慢慢地摇动兆欧表看指针是否指在 “零”处，对于半导体型兆欧表不宜用短路校检；

③兆欧表引线应用多股软线，而且应有良好的绝缘；

④不能全部停电的双回架空线路和母线，在被测回路的感应电压超过12伏时，或当雷雨发生时的架空线路及与架空线路相连接的电气设备，禁止进行测量；

⑤测量电容器，电缆、大容量变压器和电机时，要有一定的充电时间，电容量愈大，充电时间应愈长。一般以兆欧表转动一分钟后的读数为准；

⑥在摇测绝缘时，应使兆欧表保持额定转速。一般为 120 转 / 分，当测量物电容量较大时，为了避免指针摆动，可适当提高转速（如 130 转 / 分）；

⑦被测物表面应擦试清洁，不得有污物，以免漏电影响测量的准确度。
