在我们日常生活中在使用电的时候有时会遇到短路或漏电的的情况,这时就需要用到测量工具万用表了,有些朋友不知道万用表如何使用,万用表对于电工而言是必备的工具之一,那么万用表常用功能怎么使用,以及使用时需要注意些什么,今天就给大家介绍一下万用表的使用方法吧。
一、万用表的档位介绍

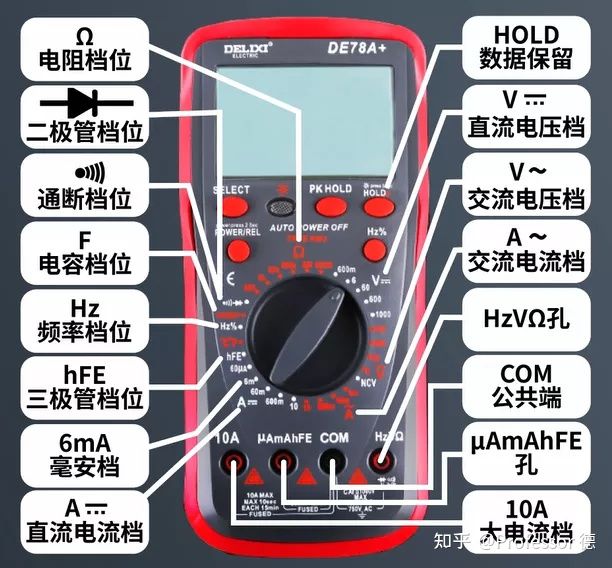

先看一下万用表的外观,这上面有很多的档位,在使用前一定要认识各个档位,在测量时要选择对于的档位进行测量,下面我们看看以下档位的介绍。
Ω:电阻档,注意测量电阻的时候一定要断电。
二极管蜂鸣档:二极管档可以测二极管单向导通,显示二极管的电压降,蜂鸣档是测通断。
F:电容档,注意测电容的时候记得放电。
Hz:频率档位,用于测频率。
hFE:三极管档,测三极管的参数,显示的是三极管的放大倍数。
A—:直流电流档,串联到被侧线路中。
A~:交流电流档,串联到被测线路中,使用时一定要估测下电流,无法估测就用大的量程。
V—:直流电压档,并联到被测线路上,注意直流电压有正负。
V~:交流电压档,并联到被测线路上。
NCV:如果我们要区分零线火线,可以将万用表档位选择NCV档位。
HOLD:保留测量数据的按键。
COM:COM公共端,黑色表笔插入公共端。
HzVΩ:测频率/电压/电阻的插孔,红色表笔插入该插孔。
uAmAhFE:测uAmA电流/三极管的插孔,红色表笔插入该插孔。
10A:测大电流插孔,红色表笔插入该插孔。
二、万用表常用档位详细介绍
1、 电压档位
电压档位是最常用的一个档位,分为直流电压和交流电压档。我们常见的电池、电瓶、充电器等需要分正负极的电压即为直流电压,交流电压就是家庭用电220V、工业电380V等,无论测直流电压或者交流电压,都需要把档位选择高于被测量电压的档位。比如我们要测家用电,而万用表有6、60、600、1000这几个档位,这就是所说的量程,我们需要把万用表打到600这个档位,再把表笔并联在电路中进行测量即可。
2、 电流档位
电流档位分为直流电流和交流电流档,测量电流时也同样需要将档位打到高于被测量电流的档位,测量电流时只需要将红黑表笔串入负载的任意一根导线中即可测量。
3、 蜂鸣器档位
蜂鸣器档位一般是测量阻值为50Ω以下的线路或电阻时内置蜂鸣器发声功能,将万用表的红黑表笔分别接在待测线路的两端,会蜂鸣是通路,不会蜂鸣则线路中间存在断路,这个功能在实际使用中作用很大,可以提高测量线路通断的工作效率。
最后我们可以记一下万用表使用的口诀:测量先看挡,不看不测量;测量不拨挡,测完拨空挡;表盘应水平,读数要对正;量程要合适,针偏过大半;测R不带电,测C先放电;测R先调零,换挡需调零;黑负要记清,表内黑接“+”;测I应串联,测U要并联;极性不接反,单手成习惯。
