异步电动机的主要结构是由定子和转子两部分组成，定、转子中间是空气隙。此外，还有端盖、轴承、机座等部件，下图是三相鼠笼式异步电动机的结构图。

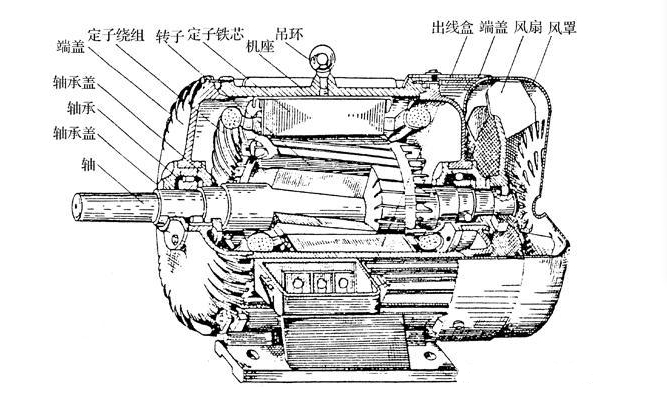

三相鼠笼式异步电动机的结构图

（1）定子

       定子是异步电动机固定不动的部分。由机座、定子铁芯和定子绕组组成。

       机座是电动机的外壳，起着支撑电机的作用，通常用铸铁铸成。大机座也有用钢板拼焊起来的。

       定子铁芯是电动机磁路的一部分，装在机座内部。它是一个中空圆柱体，外壁与机座配合，内壁开槽，槽内放定子绕组。为了减少铁芯中的损耗，定子铁芯用0.5mm厚的硅钢片叠成。

       三相异步电机的定子绕组并不是都按星形接法联接，只有在大容量高电压时，才按星形接法联接。一般中、小容量低电压的异步电机，通常把三相绕组的六根线头引出来，在外面根据需要把它接成三角形或星形接法。这样，既可以使电机适用于两种不同等级的电源电压，例如星形接法用于380V电源；三角接法就可以用于220V电源上，又能满足起动的要求，即设计成在三角接法时，用于380V电源，起动时，改成星形接法，达到降压起动的目的。

       定子绕组用绝缘的铜导线绕成，嵌在定子槽内，绕组与槽壁间用绝缘材料隔开。

（2）气隙

       异步电机的气隙比同容量直流电机的气隙要小得多，在中、小型异步电机中，一般为0.2～1.0mm。这是因为异步电机的励磁电流是由电网供给的，气隙大时，励磁电流也就大，从而降低了电机的功率因数。为了提高功率因数，应尽量把气隙做得小些。但是气隙过小时，将使装配困难，运行不可靠，高次谐波磁场增强，从而使附加损耗增加。

（3）转子

       电动机的转子是由转子铁芯、转子绕组和转轴组成的。转子铁芯也是磁路的一部分，一般由硅钢片叠成，铁芯固定在转轴上。

       转子绕组如果是绕线式的，它可以联成星形或三角形。一般小容量的接成三角形；中、大容量的都接成星形。绕组的三根引出线接到三个集电环（集电环固定在转轴上），用一套电刷引出来，如下图所示。

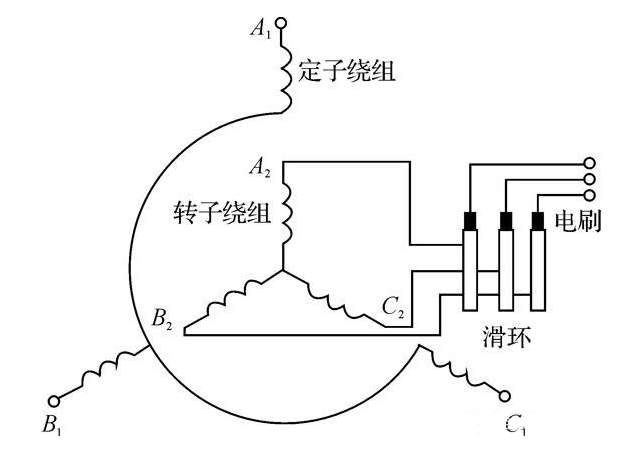

绕线式异步电机定、转子绕组接线图

       这就可以把外接电阻连联到转子绕组回路里去。串电阻的目的是为了改善电动机的特性或者是为了调节转速。

       鼠笼式转子绕组的结构与定子绕组大不相同，在转子铁芯上也有槽，各槽里都有一根导条。在铁芯的两端有两个瑞环，分别把所有导条伸出槽外的部分都联接起来，形成了短接的回路。如果拿掉转子铁芯，绕组的形状就像一个老鼠笼子，如下图(a)所示。导条的材料有用铜的，有用铝的。如果是用铜的，就是把事先做好的裸铜条插入转子铁芯槽中，再用铜环套在两端铜条的头上，并焊接在一起；如果是用铝做绕组时，是用熔化了的铝液直接浇铸在转子铁芯槽内，连同瑞环和风扇叶一次铸成，如下图(b)所示。

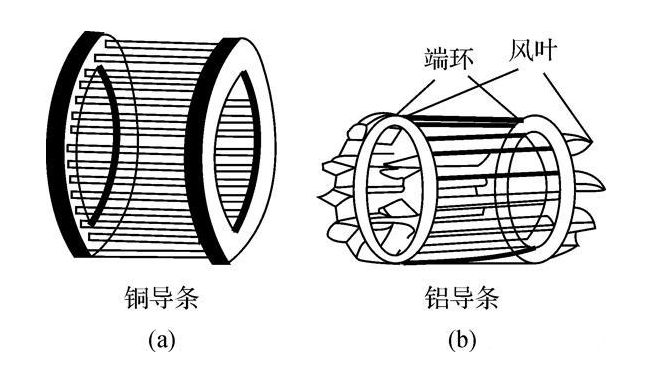

（a）铜条绕组；（b）铸铝转子

鼠笼型转子绕组

异步电动机的额定值

异步电动机的额定值通常会在铭牌上标出，包含下列内容：

(1)额定功率PN：指电动机在额定运行时转轴上输出的机械功率，单位是干瓦。

(2)额定电压UN：指额定运行状态下加在定子绕组上的线电压，单位为伏。

(3)额定电流IN：指电动机在定子绕组上加额定电压，轴上输出额定功率时，定了绕组中的线电流，单位为安。

(4)额定额率f：我国规定工业用电的频率为50赫兹。

(5)额定转速nN：指电动机定子加额定频率的额定电压，且轴上输出额定功率时电动机的转速，单位为转／分。

(6)额定功率因数cosφN：指电动机在额定负载时定子边的功率因数。

(7)绝缘等级与温升。
