防止马达过载运行，热继电器你弄懂了吗？
在工作中我们经常会用到热继电器，因为马达不能长时间过载运行，过载运行会大大减少马达使用寿命，所以它最主要的作用就是防止马达过载运行。有时热继电器在工作中会遇到一些看似不起眼小故障就会让现场机器动不起来。
今天给大家简要介绍热继电器的工作原理、如何选型和设置整定电流值，以及工作案例的介绍和热继电器故障的判断处理。
下面就让我们一起来了解一下什么是热继电器吧！
一、热继电器工作原理
热继电器是串在电机的主电路中，能直接反映电动机的过载电流。对于星形接法来说相电流等于线电流，如果线路缺相，则另外两相的电流也会按比例加大。
所以对于星形接法的电机还具有一定的缺相保护作用，对于三角形接法就不能起到缺相保护作用了，就需要和厂家沟通购买具有缺相保护功能的热继电器。
热继电器的内部采用双金属片。所谓双金属片，就是将两种线膨胀系数不同的金属片以机械辗压方式使之形成一体。膨胀系数大的称为主动层，膨胀系数小的称为被动层。
双金属片受热后会膨胀，由于两片金属的线膨胀系数不同，且两层金属又紧密地贴合在一起，使得双金属片向被动层一侧弯曲，由双金属片弯曲产生的机械力便带动触点动作。
二、选型和整定

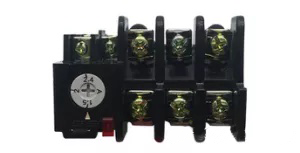

灰色有数字的旋钮是整定电流设置钮，热继电器的整定值一般按电动机铭牌上的额定电流来选用，可等于0.95—1.05倍电动机的额定电流值。所以大家在整定电流时要特别注意电流不能太大，否则没有保护作用，容易烧毁电机。
热继电器选型可以按照电机额定电流的1.1-1.2倍选择，也可以根据电机额定电流往上选择规格，使热继电器有一定的电流调节范围为最佳。
三、工作案例

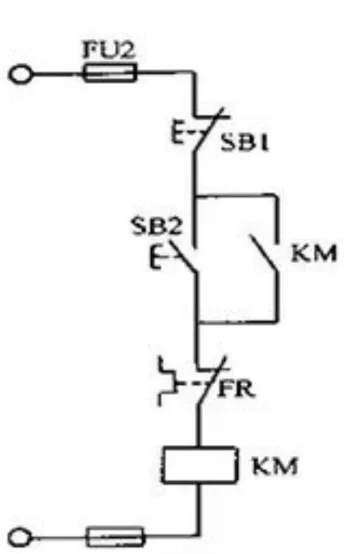

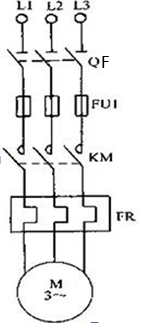

热继电器直接串接于电动机电路中，电源线上面端子进，下面端子接线到电机直接起到过载保护功能。也可以交流接触器配合使用。作为电机启动器，同时利用热继电器的辅助常闭触点接入控制电路作为控制开关。同时可以接报警，指示灯等功能。
四、故障的判断处理
1.主电路不通，需要用万用表测量每相通断是否正常。
原因：螺丝松动;导电柱断;或者内部触点损坏；都可能导致热继电器某相主电路不通。
2.控制电路不通，按下热继电器的测试按钮，模拟热继电器保护状态，测量常开常闭是否能正常进行转换。
原因：手动复位情况下未按复位；触头烧坏，或动触头片弹性消失。
3.热元件烧断。
原因：负载侧短路，电流过大；启动频率过高。
作者：Professor 德
