起动、保持、停止，电动机的起保停接线原理
电动机的自动控制接线有很多，如降压起动接线、正反转接线、起保停接线等都属于比较经典的接线案例。而这些接线中就属起保停接线最为简单。

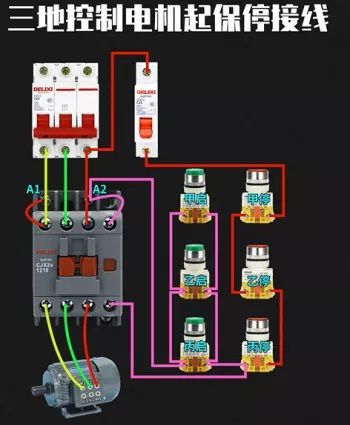

所谓“起保停”，是指电动机的起动、保持、停止，这三个控制由一个电路实现。电动机的起保停控制接线只需用到交流接触器和常开、常闭按钮。另外，电动机的起保停控制接线也可以实现多地控制，如下图所示就是三地控制接线。
在该接线图中，主电路为左边部分，电源线从3P空开来到接触器，最后连接到电动机。控制电路部分由1P空开引出，与相关按钮、接触器的辅助触点、线圈接线端子连接，对电动机进行控制。
其中，按钮的接线可以实现三地控制的目的。三地分别是甲、乙、丙，每一地都有一个启动按钮（常开按钮）和停止按钮（常闭按钮），如甲启和甲停表示甲地对电动机的启动控制和停止控制。
大家仔细观察可以看到，三地的停止按钮是串联关系，而三地的启动按钮是并联关系，其实不管是多少地，只需把它们的停止按钮串联，启动按钮并联即可。
在电机启动前，停止按钮处于闭合状态。启动按钮处于断开状态，控制线从电源线的C相接出，沿三个停止按钮（都为闭合状态）来到启动按钮和接触器常开触点的一个端子，接触器常开触点的另一个端子接到接触器线圈的一个端子，接触器线圈的另一个端子回到电源线的A相。
显然，此时接触器的线圈回路有两个，一个是沿接触器的常开触点，另一个是沿三地的常开按钮，也就是说，只要常开按钮或接触器常开触点闭合，线圈就可以得电，使得电动机得到运转。
但接触器常开触点受到接触器线圈的控制，所以不能手动闭合。换言之，我们只能通过闭合启动按钮来给线圈通电，由于线圈得电，接触器的常开触点也会闭合，只要线圈持续有电，接触器常开触点就能持续闭合，此时即使常开按钮复位断开，接触器线圈回路也不会断开，因为可以沿接触器的常开按钮接通。
接触器线圈持续得电就会持续接通主回路，所以电动机得到启动并保持运行，若按下停止按钮，显然，接触器线圈回路直接被断开而失电，主回路被断开，电机停止运行。
以上就是电动机的起保停接线原理，你明白了嘛？
