一、变电站

（1）定义

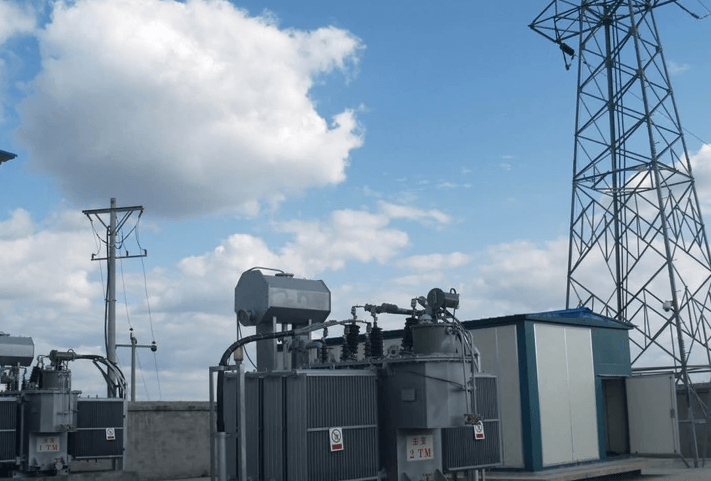

       变电站，改变电压的场所。为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成。变电站的主要设备是开关和变压器。

       变电站主要是高压变电中压，或高压变电低一级高压，变电站占地较大，根据不同电压等级及容量不同占地不同。所以会有人叫它变压站。

（2）位置

       从供电经济性的角度考虑，变配电站应接近负荷中心。从生产角度考虑，变配电站不应妨碍生产和厂内运输，变配电站本身设备的运输也应当方便。从安全角度考虑，变配电站应避开易燃易爆场所。

       变配电站宜设在单位的上风侧。在企业中，不易设在容易沉积粉尘和纤维的场所。变配电站不应设在人员密集的地方。变配电站的选址和建筑还应考虑到灭火、防蚀、防污、防水、防雨、防雪、防震以及防止小动物钻入的要求。（规范注意！）

（3）作用

       变电站是 改变电压的场所。为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低。这种升降电压的工作靠变电站来完成。变电站的主要设备是开关和变压器。按规模大小不同，称为变电所、配电室等。

       变电站(Substation）是把一些设备组装起来，用以切断或接通、改变或者调整电压，在电力系统中，变电站是输电和配电的集结点，变电站主要分为：升压变电站，主网变电站，二次变电站，配电站。

       变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。

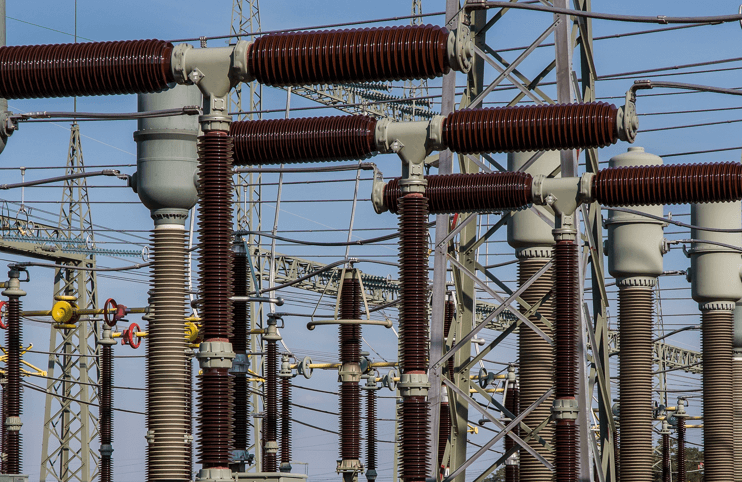

       变电站起变换电压作用的设备是变压器，除此之外，变电站的设备还有开闭电路的开关设备，汇集电流的母线，计量和控制用互感器、仪表、继电保护装置和防雷保护装置、调度通信装置等，有的变电站还有无功补偿设备。变电站的主要设备和连接方式，按其功能不同而有差异。

       变压器是变电站的主要设备，分为双绕组变压器、三绕组变压器和自耦变压器即高、低压每相共用一个绕组，从高压绕组中间抽出一个头作为低压绕组的出线的变压器。电压高低与绕组匝数成正比，电流则与绕组匝数成反比。

二、变电所

（1）定义

       变电所(substation)就是电力系统中对电能的电压和电流进行变换、集中和分配的场所。为保证电能的质量以及设备的安全，在变电所中还需进行电压调整、潮流（电力系统中各节点和支路中的电压、电流和功率的流向及分布）控制以及输配电线路和主要电工设备的保护。按用途可分为电力变电所和牵引变电所（电气铁路和电车用）。

（2）作用

       发电站发出的电，一般电压不超过一两千伏，如果直接远距离输送，线路电流会很大，使得线路上的电能损耗很大，不经济，而且线路输送功率很低。所以要用变压器将电压升到几万伏甚至几十万伏（视距离和功率而定），以减小线路电流。

       为了将不同距离和功率的电力线路连成电网，以增加整体安全性，就需要多个变电站把不同等级的线路匹配连接起来。

       同样，高压电输送到目的地后，为了适应不同用户的需要，又需将其降压到10500V、6300V、400V（即380/220V）等几个等级。所以在实际应用中需要那么多变电站。

三、配电房

（1）定义

       配电房又叫配电所，在国家标准里面，配电所的定义是:"所内只有起开闭和分配电能作用的高压配电装置，母线上无主变压器"。配电房电压等级在35KV等级以下，内部安装有开关、互感器、电容器以及相关的保护测量装置。

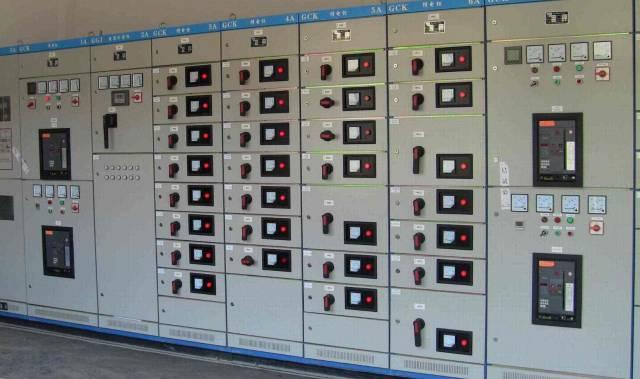

       通俗点说：盖个房子，把变压器放进去，还有进出线柜之类的，就成配电房（室）了规模较大的，多台变压器、高压柜、低压柜等等各种，完成变压、分配电能的一个独立场所，或建筑物内的一个区域内。

（2）公用配电房和专用配电房的区别在于：

       从权限来讲，专用配电房是由业主自主管理的；公用配电房属于供电局管理的。

       从负荷分配来讲，专用配电房所供的负荷是小区内的公共设施设备用电，如消防泵，生活泵，风机，电梯、公共照明和配套商业等设备用电；公用配电房所供的负荷是专供居民生活用电。

四、开闭所

（1）定义

       开闭所，其作用是把变电站送来的一路电源，通过在“开闭所”里设置的多台开关柜，把电输送到需要用电的若干个区域或不同的建筑物里。电压不变。

       形象地说，是把一路电源“分流”成为多路电源。例如某开发区内有10个企业，都需要10KV供电，就设置一个开闭所，进线是一路10KV，然后分设出10路同样10KV电源给10个企业用。

（2）位置

       设在车站、货场附近、电力机务段、枢纽站等大宗负荷处。

（3）作用：将供电臂分段，事故时缩小事故范围，提高供电的可靠性、灵活性；减少变电所的复杂性；不改变电压大小，只扩大馈线回路数，相当于配电所。

五、箱式变压器（俗称箱变）

（1）定义

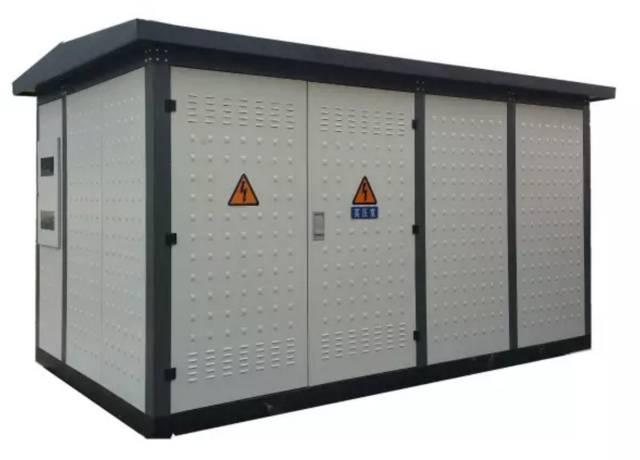

       箱式变压器（通常简称“箱变”）将传统变压器集中设计在箱式壳体中，具有体积小、重量轻、低噪声、低损耗、高可靠性，广泛应用于住宅小区、商业中心、轻站、机场、厂矿、企业、医院、学校等场所。

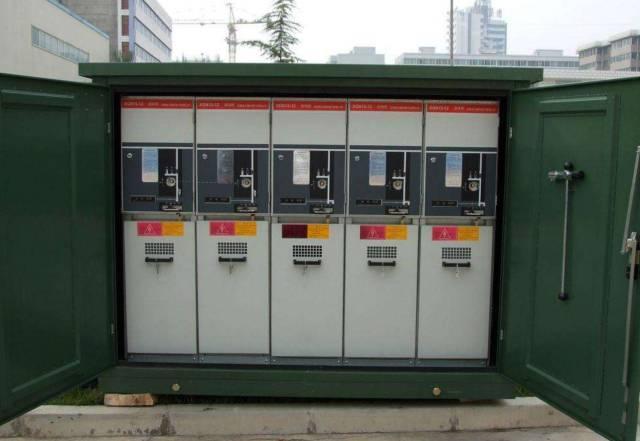

       箱式变压器并不只是变压器，它相当于一个小型变电站，属于配电站，直接向用户提供电源。包括高压室，变压器室，低压室;高压室就是电源侧，一般是35千伏或者10千伏进线，包括高压母排(High voltage busbar)、断路器或者熔断器、电压互感器、避雷器等，变压室里都是变压器，是箱变的主要设备，低压室里面有低压母排(Low voltage busbar)、低压断路器、计量装置、避雷器等，从低压母排上引出线路对用户供电。

（2）位置

       广泛用于商住小区，公寓，公共场所，广场，街道等，适合户外，室内等安装使用。

（3）作用

       箱式变电站用于高层住宅，豪华别墅，广场公园，居民小区，中小型工厂，矿山、油田，以及临时施工用电等场所，作配电系统中接受和分配电能之用。

六、牵引变电所

（1）定义

       牵引变电所的功能是将三相的110KV(或220KV)高压交流电变换为两个单相的27.5KV的交流电，然后向铁路上、下行两个方向的接触网(额定电压为27.5KV)供电，牵引变电所每一侧的接触网都被称做供电臂。

       该两臂的接触网电压相位是不同的，一般是用分相绝缘器隔离开来。相邻变电所间的接触网电压一般是同相的[BFQ]，期间除也用分相绝缘器隔离外，还设置了分区亭，通过分区亭断路器或隔离开关的操作，实行双边(或单边)供电。

七、分区亭

（1）定义

       设置于两个牵引变电所的中间，可使两相邻的接触网供电区段(同一供电臂的上、下行或两相邻变电所的两供电臂)实现并联或单独工作。如果分区厅两侧的某一区段接触网发生短路故障，可由供电的牵引变电所馈电线断路器及分区亭断路器，在继电保护的作用下自动跳闸，将故障段接触网切除，而非故障段的接触网仍照常工作，从而使事故范围缩小一半。

（2）位置

       设在两个牵引变电所中间，增加供电的灵活性、可靠性。

（3）作用

       分区亭顾名思义就是将接触网的供电臂分区。
