电力电缆该怎样选择
电缆的分类
-
根据用途可分为：控制电缆、电力电缆、通信电缆等；
根据安全性要求可分为: 不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等 。
一、导体材料的选择
常用作电缆的导体材料通常有铜和铝。
（1）铜线芯导电性好、损耗较低、机械性能好。
（2）铝线芯重量轻、价格便宜。
（3）铝的导电性不如铜导体，机械强度为铜的一半，密度为铜的30%。海上油气田开发工程设施上一般不使用铝导体的电缆。
用于下列情况的电力电缆，应采用铜芯：
（1）电机励磁、重要电源、移动式电气设备等需要保持连接具有高可靠性的回路。
（2）振动剧烈、有爆炸危险或对铝有腐蚀等严酷的工作环境。
（3）耐火电缆
用于下列情况的电力电缆，宜采用铜芯:
（1）紧靠高温设备配置。
（2）安全性要求高的重要公共设施中。
（3）水下敷设当工作电流较大需增多电缆根数时。
其他的电力电缆应采用铝导体

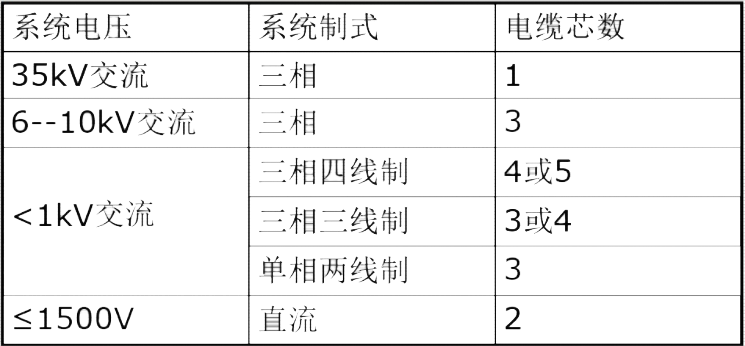

二、电力电缆线芯数的选择
单芯电缆的选择：
下列情况宜采用单芯电缆代替多芯电缆
（1）在水下、隧道或特殊的较长距离线路中，为避免或减少中间接头时；
（2）负荷电流很大，采用2根电缆并联仍难以满足时；
交流系统的单芯电缆应选用无金属护套和铠装的类型。必须铠装时，应采用经隔磁处理的钢丝铠装电缆。
三相系统采用单芯电缆时，由于水平排列感抗大于三角形排列，需注意核算电压。
三、电力电缆绝缘水平的选择
一般情况下，交流系统中，

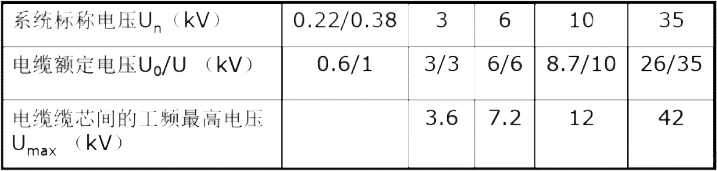

1.电力电缆缆芯与绝缘屏蔽或金属套之间额定电压Uo见下表。
2.缆芯的相间额定电压U，不得低于使用回路的工作线电压，见下表。
3.电缆缆芯间的工频最高电压Umax应按等于或大于系统的最高工作电压选择
四、电缆绝缘的选择
电缆线芯绝缘根据环境温度、耐压等条件来选择的。
1. 60℃以上高温场所，应按经受高温及其持续时间和绝缘型类要求，选用耐热聚氯乙烯(PVC)、普通交联聚乙烯(XLPE)、辐照式交联聚乙烯或乙丙橡皮(EPR)绝缘等适合的耐热型电缆。
2. 100℃以上高温环境，宜采用矿物绝缘电缆。高温场所不宜用聚氯乙烯绝缘电缆。
3. 低温-20℃以下环境，应按低温条件和绝缘型类要求，选用油浸纸绝缘类或交联聚乙烯、聚乙烯绝缘、耐寒橡皮绝缘电缆。低温环境不宜用聚氢乙烯绝缘电缆。
4. 除以上情况，6kV以下回路，可用聚氯乙烯绝缘电缆；非重要性的6kV回路，经技术经济比较合理时也可用聚氯乙烯绝缘电缆。
5. 移动式电气设备等需经常弯移或有较高柔软性要求的回路，应使用橡皮绝缘电缆。
6. 放射线作用场所，应按绝缘型类要求选用交联聚乙烯、乙丙橡皮绝缘等耐射线辐照强度的电缆。
7. 有低毒难燃性防火要求的场所，可采用交联聚乙烯、聚乙烯或乙丙橡皮等绝缘不含卤素的电缆。防火有低毒性要求时，不宜用聚氯乙烯电缆。
五、电缆外护层类型
电缆外护层的选择主要是根据电缆的敷设环境（温度、湿度、腐蚀）、受力、使用条件等因素来选择。
1. 交流单芯电力电缆，不得有未经非磁性处理的金属带、钢丝铠装。
2. 在潮湿、含化学腐蚀环境或易受水浸泡的电缆，金属套、加强层、铠装上应有挤塑外套，水中电缆的粗钢丝铠装上应有纤维外被。
3. 除低温-20℃以下环境或药用化学液体浸泡场所，以及有低毒难燃性要求的电缆挤塑外套宜用聚乙烯外，可采用聚氟乙烯外套。
4. 移动式电气设备等需经常弯移或有较高柔软性要求回路的电缆，应采用橡皮外护层。
5. 放射线作用场所的电缆，应具有适合耐受放射线辐照强度的聚氟乙烯、氯丁橡皮、氯磺化聚乙烯等防护外套。
6. 敷设于保护管中的电缆，应具有挤塑外套；油浸纸绝缘铅套电缆，尚宜含有钢铠层。
空气中固定敷设电缆时的外护层选择，应符合下列规定:
（1）小截面挤塑绝缘电缆直接在臂式支架上敷设时，宜具有钢带铠装。
（2）在地下客运、商业设施等安全性要求高而鼠害严重的场所，塑料绝缘电缆可具有金属套或钢带。
（3）电缆位于高落差的受力条件需要时，可含有钢丝铠装。
（4）除本条（1）~（3）项外，敷设在梯架或托盘等支承密接的电缆可不含铠装。
（5）除应按第（3）项的规定采用，以及高温60℃以上场所应采用聚乙烯等耐热外套的电缆外，宜用聚氯乙烯外套。
六、电缆截面的选择
电力电缆缆芯截面选择的基本要求：
最大工作电流作用下的缆芯温度，不得超过电缆绝缘所允许的长期工作温度。即:按温升选择截面。
通过电路电流时不超过允许的短路强度。
电压损失在允许的范围内。
较长距离的大电流回路或350V以上高压电缆，宜选择经济截面。
满足机械强度的要求
按温升选择电缆截面
为了保证电缆的实际工作温度不超过允许值，电缆的发热条件的允许长期工作电流（载流量）不应小于线路的工作电流。
载流量取决于下列因素：
电缆线芯及线芯允许长期工作温度和短路时最高允许温度
敷设处的环境温度
敷设的方式
土壤的热阻系数修正
多回路敷设的载流量修正
户外架空敷设无遮阳时载流量修正
