有机合成实心电阻器

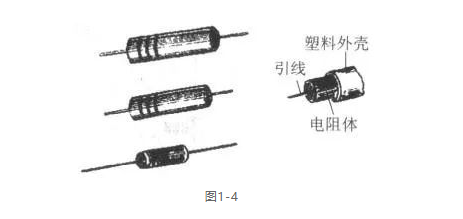

有机合成实心电阻器是将炭黑、石墨等导电物质和填料与有机粘合剂混合成粉料，经专用设备热压后装入塑料壳内制成的。实心电阻器的引线压塑在电阻体内，一种是无端帽的电阻器，另一种是有端帽并把端帽作为电极的电阻器。有机实心电阻器外形和结构如图1-4所示。

这种电阻器机械强度高，可靠性好，具有较强的过负荷能力；体积小，价格低廉；固有噪声大，分布参数较大，电压和温度稳定性差，阻值范围4.7Ω~22 MΩ；工作电压为250~500 V；额定功率为1/4~2 W。这种电阻器不适合用于要求较高的电器电路中。目前常见的有机合成实心电阻器有RS11型和RS型。RS型有机实心电阻器常用于汽车仪表(机油压力表)上。

玻璃釉电阻器

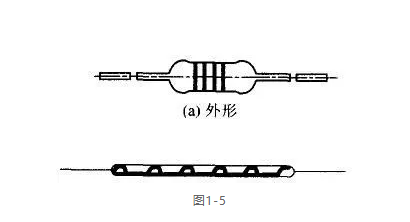

玻璃釉电阻器是由金属银、铑、钌等金属氧化物和玻璃釉粘合剂混合成浆料，涂复在陶瓷骨架体上，经高温烧结而成。目前多用氧化钌和玻璃釉粘合剂制成电阻器。金属玻璃釉电阻器有普通型和精密型。玻璃釉电阻器的外形和结构如图1-5所示。

这种电阻器耐高温，耐湿性好，稳定性好，噪声小，温度系数小，阻值范围大，阻值范围为4.7Ω~200 MΩ；额定功率有1/8 W、l/4 W、l/2 W、1 w、2 W,大功率有 500 W；最高电压为15 kV。

线绕电阻器

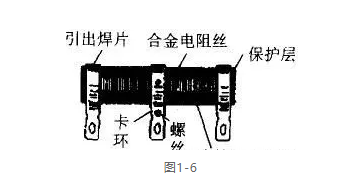

线绕电阻器是用髙比电阻材料康铜、锰铜或镍铬合金丝缠绕在陶瓷骨架上制作而成的电阻器。这种电阻器有的表面被覆一层玻璃釉，常称作玻璃釉线绕电阻器；有的表面被覆一层保护有机漆或清漆，称为涂漆线绕电阻器;还有的是由没有保护的裸线绕制的，称作裸式线绕电阻器。表面涂敷保护层的线绕电阻器，除了对电阻器起保护作用外，也有利于在工作环境条件变化时保持其阻值的稳定性。线绕电阻器外形如图1-6所示。

线绕电阻器的噪声小，甚至无电流噪声；温度系数小，热稳定性好，耐高温，工作温度可达到315°C；功率大，能承受大功率负荷；阻值范围为0.1Ω~5 MΩ；额定功率1/8~500 W。缺点是高频性能差。

按照电阻的用途分类解释：

(1)普通型：指能适应一般技术要求的电阻，额定功率范围为0.05、√2W，阻值为1 Q～22MQ，允许误差±5070、±10%、±20020等。

(2)精密型：有较高精密度及稳定性的电阻，功率一般不大于2W，标称值在O.OIQ～20MQ,之间，精度在±2020～±O.OOloZo之间分挡。

(3)高频型：电阻自身电感量极小，常称为无感电阻。用于高频电路，阻值小于lkQ，功率范围宽，最大可达lOOWo

(4)高压型：用于高压装置中的电阻，功率在0.5-15W之间，额定电压可达35kV以上，标称阳值可达lGQo

(5)高阻型：阻值在10MQ以上，最高可达l014Qo

(6)电阻网络：（电阻排）o综合掩膜、光刻、烧结等工艺技术，在一块基片上制成多个参数、性能一致的电阻，连接成电阻网络，也叫集成电阻。

(7)敏感电阻：各类敏感电阻，按其信息传输关系可分为缓变型和突变型两种，广泛应用于检测和自动化控制等技术领域。

1)压敏电阻：主要有氧化锌、碳化硅和氧化锌压敏电阻。

2)湿敏电阻：湿敏电阻由感湿层、电极、绝缘体组成。氯化锂湿敏电阻随湿度上升而电阻减小，缺点为测试范围小、特性重复性不好、受温度影响大。碳湿敏电阻缺点为低温灵敏度低、阻值受温度影响大，较少使用。氧化物湿敏电阻性能较优越，可长期使用，受温度影响小．，阻值与湿度变化呈线性关系。

3)光敏电阻：光敏电阻大多是由半导体材料制成的，它利用半导体的光导电特性使电阻器的阻值随入射光线的强弱发生变化。当入射光线增强时，电阻值明显减小；当入射光线减弱时，阻值显著增大占

4)气敏电阻：气敏电阻利用某些半导体吸收某种气体后发生氧化还原反应制成，主要成分是金属氧化物，主要品种有金属氧化物气敏电阻、复合氧化物气敏电阻、陶瓷气敏电阻等。

5)力敏电阻：力敏电阻是一种阻值随压力变化丽变化的电阻，可制成各种力矩计、半导体话筒、压力传感器等。主要品种有硅力敏电阻器、硒碲合金力敏电阻器，相对而言，合金力敏电阻器具有更高灵敏度。

6)热敏电阻: 热敏电阻的电阻值会随着本体温度的变化呈现出阶跃性的变化，具有半导体特性。热敏电阻按照温度系数的不同分为正温度系数热敏电阻（简称PTC热敏电阻）和负温度系数热敏电阻（简称NTC热敏电阻）o超过一定的温度（居里温度）时，PTC热敏电阻的电阻值随着温度的升高呈阶跃性增高。

一般情况下，有机高分子PTC热敏电阻适用于过流保护，陶瓷PTC热敏电阻可适用于各种用途。

NTC热敏电阻的电阻值随着温度的升高呈阶跃性减小o NTC热敏电阻以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成。温度低时，这些氧化物材料的载流子数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低。

7)熔断电阻器: 熔断电阻器俗称熔丝电阻器，是一种具有熔断丝及电阻器作用的双功能元件。在正常情况下具有普通电阻器的功能，一旦电路出现故障时，该电阻器因过负荷会在规定的时间内熔断开路，从而起到保护其他电路的作用。熔断电阻器多为灰色，用色环或数字表示电阻值。熔断电陧的熔断时间一般为10So熔断电阻器的常用型号有RF10、RF11、RRD0910.RRD0911等o RF10型表面涂有灰色不燃涂料，其电阻值用色环表示oRF11的阻值用字母表示，也有的只标功率不标阻值。

与传统的熔断器和其他保护装置相比，熔断电阻器具有结构简单、使用方便、熔断功率小、熔断时间短等优点，广泛用于电子设备中。

8)磁敏电阻: 磁敏电阻是利用磁电效应能改变电阻器的电阻值的原理制成的，其阻值会随穿过它的磁通量密度的变化而变化。它的显著特点是，在弱磁场中阻值与磁场强度的关系呈平方关系，并有很高的灵敏度。

电阻器有哪些用途

电阻器的主要作用是限流与降压。

(1)限流

电阻器在电路中限制电流的经过，电阻值越大电流越小。

如图2-1所示发光二极管电路中，R为限流电阻。从欧姆定律I=U/R可知，当电压U一定时，流过电阻器的电流J与其阻值R成反比。由于限流电阻R的存在，将发光二极管VD的电流限制在10mA，保证VD正常工作。

图2-1

图2-2

调整晶体管的工作点是电阻器用作限流的一个例子。如图2-2所示为晶体管放大电路，晶体管集电极电流Ic（工作点）由其基极电流Ib决议。改动晶体管基极电阻Rb的阻值，即可改动Ib，也就是改动了Ic，即改动了晶体管的工作点。

(2)降压

电流经过电阻器时必然会产生电压降，电阻值越大，电压降越大。

如图2-3所示继电器电路中，R为降压电阻。电压降U的大小与电阻值R与电流I的乘积成正比，即U=IR。应用电阻器R的降压作用，能够使较高的电源电压顺应元器件工作电压的请求。如图2-3电路中，继电器工作电压6V、工作电流60mA，而电源电压为12V，必需串接一个100Ω的降压电阻R后，方可正常工作。

图2-3
