没有漏保,如何判断漏电?


       在低压家庭线路中,最常用的保护电器就是空开(微型断路器)和漏保(漏电保护器),它们都有不同的型号与规格,但都是起到一个保护的作用。


       空开可以用来保护线路或电动机的过载和短路,而漏电保护器出来可以用来保护线路的过载和短路外,还可以用来在设备发生漏电故障或有致命危险的人身触电时进行保护。换言之,空开没有漏保所具有的漏电保护功能。


       在一些实际线路中,有时候是没有安装漏电保护器的,仅装有空开。也就是说,如果线路发生漏电故障,当电流不至于过载或短路时,空开是不会跳闸的。虽然这个漏电电流不至于让空开跳闸,但却很可能对人造成致命伤害。


       这时候,我们又该如何查找漏电故障点呢?其实方法很简单,那就是借助钳形电流表。

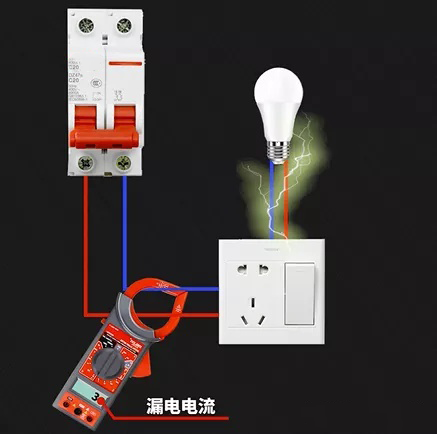

       如下图所示,若线路发生漏电,而空开没跳闸,漏电一直存在,人一旦触碰到就会很危险。此时我们可以用钳表把火线与零线同时夹住,若钳表有读数,证明线路有漏电,且钳表读数就是漏电电流大小。




       除此之外,也可以用钳表分别夹火线和零线,然后看两个钳表读数是否一致,若火线与零线电流相等,证明线路正常,反之,若火线与零线电流不相等,说明线路有漏电故障,且漏电电流等于火线电流减去零线电流。


       当然,在没有钳表的情况下,也可以在停电的情况下,用万用表测量火线的对地电阻,若电阻不是无穷大,那么很有可能火线有对地漏电!
